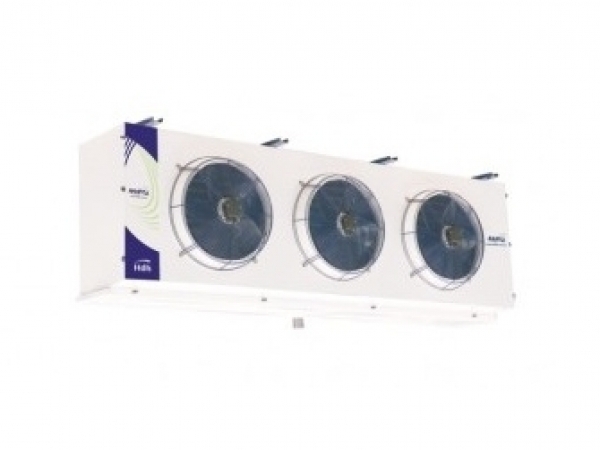

• Gabinete rígido, monobloco, em alumínio planificado e acabamento liso brilhante. Acabamento opcional em pintura epóxi branca ou aço inoxidável brilhante.

• Alcance do ar refrigerado a 21 metros de distância para os modelos HdhA 4,5mm e 24 metros para os modelos HdhB 8mm a velocidade final de 0,25m/s.

• Módulos compartimentados, garantindo ótimo desempenho termodinâmico. Maior eficiência e independência de cada módulo.Aparada de um motoventilador não prejudica o rendimento dos restantes.

• Bandejas coletoras de água com o mesmo acabamento e materiais do gabinete, com opção de bandeja dupla isolada.

• Bandeja interna que evita fugas de ar e concentra fluxo de água de degelo para o dreno, evitando formação indesejável de gelo na bandeja e aquecimento da câmara durante o degelo. Elimina os inconvenientes da condensação de água na parte externa durante a fase de degelo.

• Bandeja externa, com cantos concordantes, basculante e removível para melhor acesso ao sistema de degelo e higienização.

• Tubos de cobre de diâmetro externo de 5/8”, aletas de alumínio (Cu/Al) com espaçamento de 4,5mm e 8mm.

• A otimização do distribuidor do refrigerante – tipo venturi – e a adequada seleção da circuitação do evaporador asseguram a máxima eficiência nas diversas aplicações do evaporador. Todos os modelos possuem válvula para verificação da pressão de sucção e o controle da performance do forçador.

• O conjunto de motoventilador é composto por: coifa aerodinâmica, motor elétrico trifásico, hélice, suporte e grade.

• Motoventiladores são projetados com hélice de 450mm acoplada a motor com rotor externo. As capacidades quando utilizadas em 50Hz deverão ser multiplicadas por 0,92.

• Equipamento submetido a teste pneumático 30 Kgf/cm², processo de lavagem e pressurização final com nitrogênio a fim de garantir ausência de umidade e remoção de impurezas sólidas e líquidas a níveis compatíveis com todos os sistemas de refrigeração.

ESPECIFICAÇÕES:

Hdha Hdhb Dimensional Pesos
Qualidade de ventiladores A B C Z E S X Y HdhA HdhB
mm mm mm mm mm Ø Ø mm mm PL PB PL PB
72 62 1 730  -  - - 1048 1/2”i 1 1/8” 524 - 45,2 54,4 38,7 46,4
86 74 1 730 - - - 1048 1/2”i 1 1/8” 524 - 48,4 58,1 41,9 50,3
97 85 1 730 700 - - 1048 1/2”i 1 1/8” 524 - 51,6 61,9 45,1 54,1
145 125 2 1430 700 - 730 1748 1/2”i 1 1/4” 868 - 90,3 108,4 77,3 92,8
171 149 2 1430 700 - 730 1748 5/8” 1 1/4” 868 - 96,7 116 83,7 100,4
193 170 2 1430 700 - 730 1748 5/8” 1 1/4” 868 - 103,2 123,8 90,2 108,2
217 187 3 2130 700 700 730 2448 5/8” 1 1/2”i 1124 - 135,4 162,5 115,9 139,1
256 223 3 2130 700 700 730 2448 5/8” 1 1/2”i 874 - 145,1 174,1 125,6 150,7
290 255 3 2130 700 700 730 2448 5/8” 1 1/2”i 874 - 154,8 185,8 135,3 162,4
341 297 4 2830 700 700(2x) 730 3148 5/8” 2” 1124 1400 193,5 232,2 167,5 201
386 340 4 2830 700 700(2x) 730 3148 7/8” 2” 1124 1400 206,4 247,7 180,4 216,5
426 372 5 3530 700 700(3x) 730 3848 7/8” 2” 1124 1600 241,8 290,2 209,3 251,2
483 424 5 3530 700 700(3x) 730 3848 7/8” 2” 1124 1600 258 309,6 225,5 270,6
511 446 6 4230 700 700(4x) 730 4548 7/8” 2” 1274 2000 290,2 348,2 251,2 301,4
579 509 6 4230 700 700(4x) 730 4548 7/8” 2” 1274 2000 309,6 371,5 270,6 324,7

HDHA

HdhA • 4,5mm
DT1 = 10,8ºF
Dt1 = 6ºK
Kcal/h
Temperatura de evaporação
°F -31 -22 -13 -4 5 14 23 32 41 50
°C -35 -30 -25 -20 -15 -10 -5 0 5 10
72   3999 4515 4967 5483 5934 6450 6674 7095 7289 7676
86   4700 5306 5837 6443 6974 7580 7844 8338 8565 9020
97   5307 5992 6591 7276 7875 8560 8858 9416 9673 10186
145   7998 9030 9933 10965 11868 12900 13349 14190 14577 15351
171   9399 10612 11673 12886 13947 15160 15688 16676 17131 18040
193   10614 11984 13182 14552 15750 17120 17716 18832 19346 20373
217   11997 13545 14900 16448 17802 19350 20023 21285 21866 23027
256   14099 15918 17510 19329 20921 22740 23531 25014 25696 27061
290   15922 17976 19774 21828 23626 25680 26574 28248 29018 30559
341   18798 21224 23346 25772 27894 30320 31375 33352 34262 36081
483   26536 29960 32956 36380 39376 42800 44289 47080 48364 50932
386   21229 23968 26365 29104 31501 34240 35432 37664 38691 40746
511   28198 31836 35020 38658 41842 45480 47063 50028 51392 54121
426   23498 26530 29183 32215 34868 37900 39219 41690 42827 45101
579   31843 35952 39547 43656 47251 51360 53147 56496 58037 61118

HdhA • 4,5mm
DT1 = 10,8ºF
Dt1 = 6ºK
Watts
Temperatura de evaporação
°F -31 -22 -13 -4 5 14 23 32 41 50
°C -35 -30 -25 -20 -15 -10 -5 0 5 10
72   4650 5250 5775 6375 6900 7500 7761 8250 8475 8925
86   5465 6170 6787 7492 8109 8814 9121 9695 9960 10489
97   6171 6967 7664 8460 9157 9953 10300 10949 11247 11845
145   9300 10500 11550 12750 13800 15000 15522 16500 16950 17850
171   10929 12340 13573 14984 16218 17628 18241 19391 19920 20977
193   12342 13935 15328 16921 18314 19907 20600 21898 22495 23689
217   13950 15750 17325 19125 20700 22500 23283 24750 25425 26775
256   16394 18509 20360 22476 24327 26442 27362 29086 29879 31466
290   18513 20902 22993 25381 27472 29860 30900 32847 33742 35534
341   21859 24679 27147 29967 32435 35256 36483 38781 39839 41954
483   30856 34837 38321 42302 45786 49767 51499 54744 56237 59223
386   24685 27870 30657 33842 36629 39814 41199 43795 44990 47379
511   32788 37019 40720 44951 48653 52884 54724 58172 59759 62932
426   27323 30849 33934 37459 40544 44070 45603 48477 49799 52443
579   37027 41805 45985 50763 54943 59721 61799 65693 67485 71068

HdhA • 4,5mm
DT1 = 10,8ºF
Dt1 = 6ºK
BTU/H
Temperatura de evaporação
°F -31 -22 -13 -4 5 14 23 32 41 50
°C -35 -30 -25 -20 -15 -10 -5 0 5 10
72   15869 17917 19708 21756 23548 25595 26486 33087 28923 30458
86   18649 21056 23161 25567 27673 30079 31126 37365 33990 35794
97   21060 23778 26156 28873 31251 33968 35150 56310 38384 40422
145   31738 35833 39417 43512 47095 51190 52972 66175 57845 60917
171   37298 42111 46322 51135 55346 60159 62252 84464 67979 71589
193   42121 47556 52311 57746 62502 67937 70301 99262 76768 80844
217   47607 53750 59125 65268 70643 76786 79458 112095 86768 91375
256   55948 63167 69483 76702 83019 90238 93378 28155 101969 107383
290   63181 71333 78467 86619 93752 101905 105451 74730 115152 121267
341   74597 84222 92644 102270 110692 120317 124505 132349 135959 143178
483   105302 118889 130778 144365 156254 169841 175752 186825 191921 202111
386   84241 95111 104622 115492 125003 135873 140601 149460 153537 161689
511   111895 126333 138967 153405 166038 180476 186757 198524 203938 214767
426   93246 105278 115806 127837 138365 150397 155631 165437 169948 178972
579   126362 142667 156933 173238 187505 203810 210902 224190 230305 242533

HDHB

HdhB • 4,5mm
DT1 = 10,8ºF
Dt1 = 6ºK
Kcal/h
Temperatura de evaporação
°F -31 -22 -13 -4 5 14 23 32 41 50
°C -35 -30 -25 -20 -15 -10 -5 0 5 10
62   3329 3759 4135 4565 4940 5370 5557 5907 6068 6390
74   3962 4473 4920 5432 5879 6390 6612 7029 7221 7604
85   4526 5110 5621 6205 6716 7300 7554 8030 8249 8687
125   6659 7518 8270 9129 9881 10740 11114 11814 12136 12781
149   7924 8946 9841 10863 11758 12780 13225 14058 14441 15208
170   9052 10220 11242 12410 13432 14600 15108 16060 16498 17374
187   9988 11277 12405 13694 14821 16110 16671 17721 18204 19171
223   11885 13419 14761 16295 17636 19170 19837 21087 21662 22812
255   13578 15330 16863 18615 20148 21900 22662 24090 24747 26061
297   15847 17892 19681 21726 23515 25560 26449 28116 28883 30416
424   22630 25550 28105 31025 33580 36500 37770 40150 41245 43435
340   18104 20440 22484 24820 26864 29200 30216 32120 32996 34748
446   23771 26838 29522 32589 35273 38340 39674 42174 43324 45625
372   19809 22365 24602 27158 29394 31950 33062 35145 36104 38021
509   27156 30660 33726 37230 40296 43800 45324 48180 49494 52122

HdhB • 4,5mm
DT1 = 10,8ºF
Dt1 = 6ºK
Watts
Temperatura de evaporação
°F -31 -22 -13 -4 5 14 23 32 41 50
°C -35 -30 -25 -20 -15 -10 -5 0 5 10
62   3871 4371 4808 5308 5745 6244 6461 6869 7056 7431
74   4607 5201 5721 6316 6836 7430 7689 8173 8396 8842
85   5263 5942 6536 7215 7809 8488 8784 9337 9592 10101
125   7743 8742 9616 10615 11489 12488 12923 13737 14112 14861
149   9213 10402 11443 12631 13672 14860 15378 16347 16792 17684
170   10526 11884 13072 14430 15619 16977 17568 18674 19184 20202
187   11614 13113 14424 15923 17234 18733 19384 20606 21168 22292
223   13820 15603 17164 18947 20507 22291 23066 24520 25188 26526
255   15788 17826 19608 21645 23428 25465 26351 28012 28776 30303
297   18427 20805 22885 25263 27343 29721 30755 32693 33585 35368
424   26314 29709 32680 36076 39047 42442 43919 46686 47959 50506
340   21051 23767 26144 28860 31237 33953 35135 37349 38367 40405
446   27640 31207 34328 37894 41015 44581 46133 49040 50377 53052
372   23034 26006 28606 31578 34179 37151 38444 40866 41981 44210
509   31577 35651 39216 43291 46856 50930 52703 56023 57551 60607

HdhB • 4,5mm
DT1 = 10,8ºF
Dt1 = 6ºK
BTU/h
Temperatura de evaporação
°F -31 -22 -13 -4 5 14 23 32 41 50
°C -35 -30 -25 -20 -15 -10 -5 0 5 10
62   13212 14917 16408 18113 19605 21310 22051 27893 24080 25358
74   15721 17750 19525 21554 23329 25357 26240 31865 28654 30175
85   17960 20278 22306 24623 26651 28968 29976 46881 32734 34472
125   26424 29833 32817 36226 39210 42619 44102 55786 48160 50717
149   31443 35500 39050 43107 46657 50714 52479 70321 57307 60350
170   35921 40556 44611 49246 53302 57937 59953 83679 65468 68944
187   39636 44750 49225 54339 58814 63929 66153 95595 72239 76075
223   47164 53250 58575 64661 69986 76071 78719 23440 85961 90525
255   53881 60833 66917 73869 79952 86905 89929 63730 98202 103417
297   62886 71000 78100 86214 93314 101429 104958 111571 114614 120700
424   89802 101389 111528 123115 133254 144841 149882 159325 163671 172361
340   71841 81111 89222 98492 106603 115873 119905 127460 130937 137889
446   94329 106500 117150 129321 139971 152143 157437 167357 171921 181050
372   78607 88750 97625 107768 116643 126786 131198 139464 143268 150875
509   107762 121667 133833 147738 159905 173810 179858 191190 196405 206833
