APLICAÇÕES :

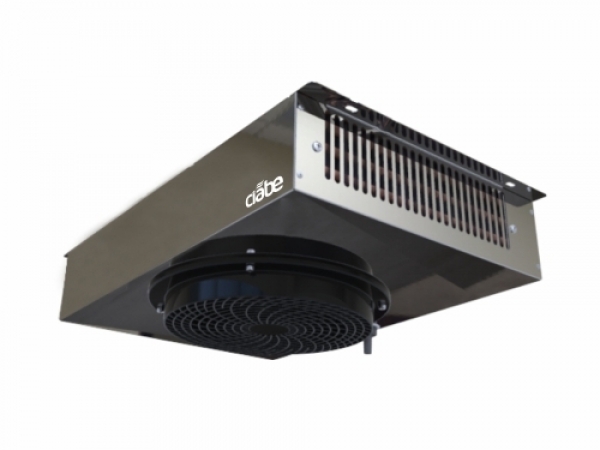

Expositores verticais tipo visa cooler, geladeiras e freezers, climatização de adegas e pequenas câmaras.

CARACTERÍSTICAS:

-Gabinete em aço inoxidável, com opcional em aço galvanizado com pintura epóxi eletrostática branca.

-Serpentinas construídas com tubos de cobre de 3/8" e aletas de alumínio com superfície corrugada.

- Espaçamento entre aletas de 5 mm.

-Todas opções com um motoventilador.

-Modelo EDF 20 com motoventiladores monofásicos 220V (50-60Hz) de 42W com hélices de 8 polegadas e grau de proteção IP54 com graxa anti-congelante.

-Modelo EDF 25 com motoventiladores monofásicos 220V (50-60Hz) de 53W com hélices de 10 polegadas e grau de proteção IP54 com graxa anti-congelante.

- Grade de proteção normatizada.

-Sistema de degelo elétrico com resistências modulares por bloco de aletado.

-Bandeja basculante para manutenção e acesso às resistências de degelo.

-Equipamentos testados com 350 psi e pressurizados com nitrogênio.

IDENTIFICAÇÃO DO MODELO :

EDF 20 32 5 STD DE
Diâmetro do ventilador N.º de Tubos Espaçamento entre Aletas Acabamento Degelo
Evaporador
a ar forçado
para teto
duplo fluxo
                                                              200 20
24
28
32
36
40
5 mm STD
Carenagem
Aço
DE
Degelo Elétrico
250 IN
Carenagem
Inox
DE
Degelo Natural



TABELA DE CAPACIDADES:

EDF Capacidade (kal/h) - Dt = 6º Ventiladores
Temperatura de Evaporação (ºC)
-20 -15 -10 -5 0 15 10 QTDE Diâmetro
(pol)
Vazão de
ar (m³/h)
VENTILADOR 8 POLEGADAS
20205 375 401 422 438 454 480 496 1 8 310
20245 425 455 479 497 515 545 563 1 8 330
20285 501 535 569 586 614 653 670 1 8 370
20325 584 624 663 683 716 762 781 1 8 390
20365 626 668 703 733 768 815 845 1 8 405
20405 655 698 741 769 812 866 898 1 8 415
VENTILADOR 10 POLEGADAS
25205 456 486 511 533 559 593 615 1 10 445
25245 521 556 590 611 646 689 715 1 10 495
25285 670 712 754 780 812 859 890 1 10 565
25325 800 850 900 931 969 1.025 1.063 1 10 625
25365 916 977 1.031 1.068 1.116 1.189 1.232 1 10 645
25405 976 1.040 1.104 1.151 1.203 1.284 1.336 1 10 665
